 Matériau de construction

Aller en bas
+9
mbkite
chris_middleton
Fongofoil
kilogramme
gab
Pamic
Laurent Ness
cookiemonster
Arno
13 participants
Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
AuteurMessage
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 21:32

salut les gars.Je me permet un petit conseil car j'ai du faire 50 stabilos depuis 2ans pour développer mes protos.cela coute quedal de faire un gabari pour pomper ce qui marche le mieux en ce moment.Un peu d'époxy de l'unidirectionnel carbone plus un peu de bibiais en 300grammes une ponceuse a bande er roulez jeunesse.Le stabilo tout plat ce n'est vraimant pas ce qu'il y a de plus stable en lacet nous avons quitté cette option déja en 2009.Sa marche quand meme mais dommage de ne pas copier se qui cartonne en ce moment.Il ya des photos partout sur ce site.Courbe vers le bas ou le haut cela change rien pour le stabilo.Bon bricolage
Revenir en haut Aller en bas
atrotign
Membre
atrotign


Kitesurf depuis/since : 2001
Masculin Messages : 363
Age : 46
Localisation : bretagne
Weight/Poids: : 70
Foil: : Foil perso dodo V2.1
Kites/Ailes: : Slingshot rally 12m
Zeeko krush 10m
Zeeko Notus 7m
Wind/Vent: : 10...35
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 21:46

Bah non on t'en veux pas Wink

C'est top que tu puisses nous fournir un super filon, et encore merci pour la peine que tu te donnes cheers

A+
Revenir en haut Aller en bas
Pamic
Membre
Pamic


Kitesurf depuis/since : 2005
Masculin Messages : 1280
Age : 55
Localisation : La Touffe, Groland & Porka
Weight/Poids: : NSPP
Foil: : Gris et jaune
Kites/Ailes: : 4 lignes
Wind/Vent: : 8-35
Inscription : 29/12/2008

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 22:09

franckite24 a écrit:
salut les gars.Je me permet un petit conseil car j'ai du faire 50 stabilos depuis 2ans pour développer mes protos.cela coute quedal de faire un gabari pour pomper ce qui marche le mieux en ce moment.Un peu d'époxy de l'unidirectionnel carbone plus un peu de bibiais en 300grammes une ponceuse a bande er roulez jeunesse.Le stabilo tout plat ce n'est vraimant pas ce qu'il y a de plus stable en lacet nous avons quitté cette option déja en 2009.Sa marche quand meme mais dommage de ne pas copier se qui cartonne en ce moment.Il ya des photos partout sur ce site.Courbe vers le bas ou le haut cela change rien pour le stabilo.Bon bricolage

Soit. Maintenant, quel profil recommandes-tu pour le stabilisateur? Porteur, déporteur, symétrique? Quelle distance conseilles-tu entre le foyer du plan porteur et le bord d'attaque du stabilisateur, pour une configuration orientée vitesse?
Revenir en haut Aller en bas
gab
Membre
gab


Kitesurf depuis/since : 2007
Masculin Messages : 653
Age : 42
Localisation : Lyon
Weight/Poids: : 85kg
Foil: : "Maison"...
Kites/Ailes: : Aéros Compi 9m
et Compi 15m
Wind/Vent: : light
Inscription : 09/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 22:14

Pour compléter les questions de pamic, :
en gros quel taille envergure 500, 600 mm ??
quel corde 150, 200mm ??
Quel type de profil aéronautique ??

sans rentrer dans tes secrets, mais pour avoir une idée globale ??
Revenir en haut Aller en bas
Pamic
Membre
Pamic


Kitesurf depuis/since : 2005
Masculin Messages : 1280
Age : 55
Localisation : La Touffe, Groland & Porka
Weight/Poids: : NSPP
Foil: : Gris et jaune
Kites/Ailes: : 4 lignes
Wind/Vent: : 8-35
Inscription : 29/12/2008

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 22:24

gab a écrit:
Pour compléter les questions de pamic, :
en gros quel taille envergure 500, 600 mm ??
quel corde 150, 200mm ??
Quel type de profil aéronautique ??

sans rentrer dans tes secrets, mais pour avoir une idée globale ??

T'en es où de l'usinage?
Ca va? Ca gratte pas trop? Laughing Laughing Laughing
Revenir en haut Aller en bas
gab
Membre
gab


Kitesurf depuis/since : 2007
Masculin Messages : 653
Age : 42
Localisation : Lyon
Weight/Poids: : 85kg
Foil: : "Maison"...
Kites/Ailes: : Aéros Compi 9m
et Compi 15m
Wind/Vent: : light
Inscription : 09/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 22:40

j'ai eu des déplacements pro... du coup pas de temps libre pour usiner....
je rentre demain avec la journée dispo...
j'ai prévu masque, lunette, combis, et gants type mappa... Wink (ton expérience m'a inspiré.. Wink )

Si j'arrive à finir l'usinage demain soir, je teste ça samedi dans la baie du grau si le vent le permet...
Revenir en haut Aller en bas
Pamic
Membre
Pamic


Kitesurf depuis/since : 2005
Masculin Messages : 1280
Age : 55
Localisation : La Touffe, Groland & Porka
Weight/Poids: : NSPP
Foil: : Gris et jaune
Kites/Ailes: : 4 lignes
Wind/Vent: : 8-35
Inscription : 29/12/2008

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 22:50

Biennnnnnnnnn...
Revenir en haut Aller en bas
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 23:21

dans matos rubrique cherche a tester foil a nice vous avez les photos des ailerons carafino 2011 sur le Tbar noir et les ailerons qui ont gagné le trophé st clair sur la planche verte.Ils font une trentaine de cm d'envergure 7a8 cm de corde sont total assymétriques 6mm épaisseur max avec un profil type aileron de PAV.Mais comme je l'ai dit dans une autre rubrique ils s'accordent avec un aileron avant et pas forcément avec un autre.Nos ailerons avant font environ 15cm de corde.Je ne rentrerais pas beaucoup plus dans les détails .J'èspère que cela peu vous guider dans le bricolo
Revenir en haut Aller en bas
gab
Membre
gab


Kitesurf depuis/since : 2007
Masculin Messages : 653
Age : 42
Localisation : Lyon
Weight/Poids: : 85kg
Foil: : "Maison"...
Kites/Ailes: : Aéros Compi 9m
et Compi 15m
Wind/Vent: : light
Inscription : 09/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 23:25

bon voila les photos :

Matériau de construction - Page 3 Img_0416

Matériau de construction - Page 3 Img_0417

Matériau de construction - Page 3 Img_0418
Revenir en haut Aller en bas
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 23:31

bravo pour le niveau sur l'ordi je suis vraiment un éléphant a coté
Revenir en haut Aller en bas
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMar 21 Sep 2010 - 23:36

j'oubliais de vous dire que max nochet fait 4eme au général de st clair avec l'aileron avant sur Tbar noir plus Tbar carafino trafiqué plus l'aileron arrière du foil du milieu (compliqué mais on esseye toutes les configurations possibles
Revenir en haut Aller en bas
atrotign
Membre
atrotign


Kitesurf depuis/since : 2001
Masculin Messages : 363
Age : 46
Localisation : bretagne
Weight/Poids: : 70
Foil: : Foil perso dodo V2.1
Kites/Ailes: : Slingshot rally 12m
Zeeko krush 10m
Zeeko Notus 7m
Wind/Vent: : 10...35
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMer 22 Sep 2010 - 8:48

Merci Franckite24 pour les photos, c'est super instructif de voir ce qui marche bien en ce moment.

Les surfaces des ailes avants semble se réduire par rapport à celle du carafino est-ce pour obtenir des vitesse de pointe plus élevées ? Et si oui est-ce que ça se fait au détriment de la portance à basse vitesse ?
Revenir en haut Aller en bas
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMer 22 Sep 2010 - 19:11

on a des ailes avant de 15cm de corde et environ 50cm d'envergure.Ce genre de cotes permettent de naviguer a 23nds dans 6-8nds de vent.Cela sort immédiatement de l'eau si on envoye l'aile a fond et c'est super stable.Evidemment c'est votre profil qui fera que sa marche (ou pas).J'avoue que cela vous envoye directement a 15nds de vitesse basse.Avec ces configurations il faut anticiper le stop 20m avant la plage car avec plus rien dans l'aile cela continue de planer.good nav
Revenir en haut Aller en bas
Fongofoil
Membre



Kitesurf depuis/since : 2002
Masculin Messages : 484
Age : 43
Localisation : arcachoon , libournais
Weight/Poids: : 1m85 89 kg
Foil: : Spotz 2013 et 2015

Kites/Ailes: : Ikonkiteboarding peak2 de 7m²à 15 m², ELF J5 11m² et Elf J6 9m²
Wind/Vent: : le must 6-8 No avec secu ...c'est grissant
Inscription : 11/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMer 22 Sep 2010 - 21:28

je suis parti aussi sur un projet de corde a 150mm et 550 mm d'envergure.

par contre vue de dessus je suis parti sur un rayon identique de 2000mm pour le bord d'attaque et le bord de fuite.

La corde étant donc parfaitement régulière a 150mm

Par contre si quelqu'un à les entre-axes exact des vis du carafino je suis preneur car pour le moment je me suis basé sur 72.5mm.

après je vais essaye de modéliser le profil du bord d'attaque pour essayer d'avoir vos avis par rapport a vos expériences.

a plus tard
[img]Matériau de construction - Page 3 Aile_a11[/img]
Revenir en haut Aller en bas
Fongofoil
Membre



Kitesurf depuis/since : 2002
Masculin Messages : 484
Age : 43
Localisation : arcachoon , libournais
Weight/Poids: : 1m85 89 kg
Foil: : Spotz 2013 et 2015

Kites/Ailes: : Ikonkiteboarding peak2 de 7m²à 15 m², ELF J5 11m² et Elf J6 9m²
Wind/Vent: : le must 6-8 No avec secu ...c'est grissant
Inscription : 11/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMer 22 Sep 2010 - 21:31

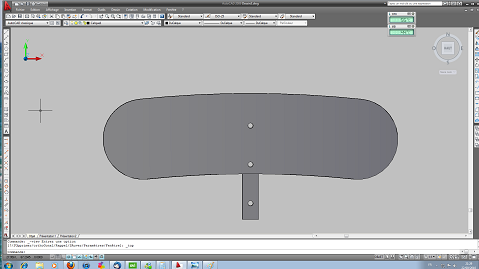

[img]Matériau de construction - Page 3 Aile_a12[/img]


vUE DE DESSUS
Revenir en haut Aller en bas
Laurent Ness
Membre
Laurent Ness


Kitesurf depuis/since : 1993
Masculin Messages : 4364
Age : 58
Localisation : Oléron
Weight/Poids: : 70 kg
Foil: : Foils divers selon les années
Kites/Ailes: : Airush Ultra, Cabrinha Radar, North Evo ...
Wind/Vent: : 5 -> 25
Inscription : 07/10/2008

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyMer 22 Sep 2010 - 23:29

Fongofoil a écrit:


Par contre si quelqu'un à les entre-axes exact des vis du carafino je suis preneur car pour le moment je me suis basé sur 72.5mm.

Les côtes que j'ai c'est 71 entre les deux avants puis 73 entre les trous 2 et 3. La moyenne semble être donc de 72 ? Quelqu'un peut confirmer ?
A l'arrière 28 et 28, c'est les même côtes !

Les bords complètement ronds, je le sens pas trop, tu ne peux pas réduire un peu la corde ?
Revenir en haut Aller en bas
http://kiteinside.com
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 0:47

Oui il serait bien d'affiner les bouts car la il y aura trop de portance et trainée
Revenir en haut Aller en bas
Fongofoil
Membre



Kitesurf depuis/since : 2002
Masculin Messages : 484
Age : 43
Localisation : arcachoon , libournais
Weight/Poids: : 1m85 89 kg
Foil: : Spotz 2013 et 2015

Kites/Ailes: : Ikonkiteboarding peak2 de 7m²à 15 m², ELF J5 11m² et Elf J6 9m²
Wind/Vent: : le must 6-8 No avec secu ...c'est grissant
Inscription : 11/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 12:10

je suis dans les travaux publics donc je fais les choses simple et carre.

mais vais tenter de faire une elipse plus prononcer sur le bord d'attaque ca reduira la corde aux extremités


par contre je sais pas comment realiser le profil du bord de fuite


a finir axe à l'epaisseur ?

ou a faire un profil qui s'acheve sur l'extrado de l'aile?
Revenir en haut Aller en bas
Pamic
Membre
Pamic


Kitesurf depuis/since : 2005
Masculin Messages : 1280
Age : 55
Localisation : La Touffe, Groland & Porka
Weight/Poids: : NSPP
Foil: : Gris et jaune
Kites/Ailes: : 4 lignes
Wind/Vent: : 8-35
Inscription : 29/12/2008

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 12:31

Fongofoil a écrit:
Par contre si quelqu'un à les entre-axes exact des vis du carafino je suis preneur car pour le moment je me suis basé sur 72.5mm.

La "qualité Carafino" étant ce qu'elle est, relève plutôt les valeurs d'entre-axes de ton t-bar, ou si tu ne l'a pas, attends de le recevoir. C'est plus sûr de faire du sur-mesure. De plus, l'insert avant (le plus proche du nose, là où il y a moins de matière pour le noyer) est oblique. C'est à dire, pas vraiment parrallèle aux deux autres.
Revenir en haut Aller en bas
Fongofoil
Membre



Kitesurf depuis/since : 2002
Masculin Messages : 484
Age : 43
Localisation : arcachoon , libournais
Weight/Poids: : 1m85 89 kg
Foil: : Spotz 2013 et 2015

Kites/Ailes: : Ikonkiteboarding peak2 de 7m²à 15 m², ELF J5 11m² et Elf J6 9m²
Wind/Vent: : le must 6-8 No avec secu ...c'est grissant
Inscription : 11/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 20:08

[img]Matériau de construction - Page 3 Aile_p10[/img]


VOILA LA 2EME VERSION


Revenir en haut Aller en bas
cookiemonster
Membre
cookiemonster


Kitesurf depuis/since : 2006
Masculin Messages : 200
Age : 57
Localisation : Cork - Rep. d'Irlande
Weight/Poids: : 72kg
Foil: : AlpineFoil Ultimate
Kites/Ailes: : Elf Joker5 15m & 11m, RRD Religion 7 & 5m
Wind/Vent: : Je prends tout ce qu'il y a ... on va pas gacher!
Inscription : 29/09/2009

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 21:08

Qu'est ce que tu as comme surface portante?
Revenir en haut Aller en bas
Fongofoil
Membre



Kitesurf depuis/since : 2002
Masculin Messages : 484
Age : 43
Localisation : arcachoon , libournais
Weight/Poids: : 1m85 89 kg
Foil: : Spotz 2013 et 2015

Kites/Ailes: : Ikonkiteboarding peak2 de 7m²à 15 m², ELF J5 11m² et Elf J6 9m²
Wind/Vent: : le must 6-8 No avec secu ...c'est grissant
Inscription : 11/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 21:09

55 envergures et 15 de corde au max
Revenir en haut Aller en bas
Fongofoil
Membre



Kitesurf depuis/since : 2002
Masculin Messages : 484
Age : 43
Localisation : arcachoon , libournais
Weight/Poids: : 1m85 89 kg
Foil: : Spotz 2013 et 2015

Kites/Ailes: : Ikonkiteboarding peak2 de 7m²à 15 m², ELF J5 11m² et Elf J6 9m²
Wind/Vent: : le must 6-8 No avec secu ...c'est grissant
Inscription : 11/06/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 21:24

80907.8409 mm² en projete pour etre plus precis
Revenir en haut Aller en bas
Pamic
Membre
Pamic


Kitesurf depuis/since : 2005
Masculin Messages : 1280
Age : 55
Localisation : La Touffe, Groland & Porka
Weight/Poids: : NSPP
Foil: : Gris et jaune
Kites/Ailes: : 4 lignes
Wind/Vent: : 8-35
Inscription : 29/12/2008

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 21:40

Sympa la gueule et les côtes. Ca suffira amplement pour tes premiers essais. Et vu ton gabarit, comme la matière dans laquelle tu vas le façonner Wink , tu pourras toujours faire des retouches super facilement (scie sauteuse et lime à bande).
Revenir en haut Aller en bas
franckite24
Membre
franckite24


Kitesurf depuis/since : 1993
Masculin Messages : 6155
Age : 63
Localisation : frejus
Weight/Poids: : 63
Foil: : foils développés personnellement
Kites/Ailes: : flymaax toon 10m
UFO 7M
wings STORM et DUOTONE
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 EmptyJeu 23 Sep 2010 - 21:47

yès la c'est bien et si possible évites les pointes en bout d'aile sinon tu aura de magnifiques chapelets de petites bulles qui t'énerveront très vite .Pour le profil penses a la forme des ailerons latéraux d'un trifins de surf
Revenir en haut Aller en bas
Contenu sponsorisé





Matériau de construction - Page 3 Empty
MessageSujet: Re: Matériau de construction   Matériau de construction - Page 3 Empty

Revenir en haut Aller en bas

Matériau de construction
Revenir en haut
Page 3 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Fabrication d'un foil : focalisation sur le matériau
» nouveau matériau pour les kites ?
» T-Bar construction
» Construction d'un F.A.F.A
» co-construction d'un foil

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kitefoil forum :: Français :: Les forums conviviaux :: Discutons de nos foils et boards-
Sauter vers:
