franckite24

franckite24

Kitesurf depuis/since : 1993
Masculin Messages : 5116
Age : 58
Localisation : frejus
Weight/Poids: : 63
Foil: : ambassadeur KETOS 2018
Kites/Ailes: : flyseurfer sonic 2et peterlynn aeros2
Sinon du boudin
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 19 Juin 2018 - 14:24

je suppose qu'ils font un bouchon avant de traverser
Avec du dynema sa résiste ultra fort a l'abrasion donc je prendrais cela en préligne et en plus gainé avec gaine pour cable electrique rétractable je suppose
Il me semble qu"ils ont une partie rigide sortie de barre (sur les arrières) pour pas se coincer les doigts mais j'ai pas analysé le truc plus que cela(pas compliqué en tous état de cause de faire un protège doigts qui serve a enrouler les lignes)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sylvain rocher

Sylvain rocher

Masculin Messages : 754
Age : 32
Localisation : Montpellier
Weight/Poids: : 84kg
Foil: : Foil maison
Kites/Ailes: : Zeeko zeekooooo
Wind/Vent: : 10/40
Inscription : 01/03/2011

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 19 Juin 2018 - 14:58

J’ai fait 3 barres de différentes longueurs avec des tubes carbone recupéré, 2tubes de 8mm pour les arrières et j’ai rempli de micro ballon+carbone sur 5cm au milieux puis percé c’est legé mais pas encore’ testé mais la rigidité est bien là !!
Mes tubes font 28mm donc un peu épais si ça m’en fait je passerais en 25mm
Barre carbone - Page 3 A3c2d410
Barre carbone - Page 3 A44ba610
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gab

gab

Kitesurf depuis/since : 2007
Masculin Messages : 646
Age : 37
Localisation : Lyon
Weight/Poids: : 85kg
Foil: : "Maison"...
Kites/Ailes: : Aéros Compi 9m
et Compi 15m
Wind/Vent: : light
Inscription : 09/06/2010

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 19 Juin 2018 - 20:00

il y a une version avec preligne en dyneema, et les mini tubes carbone sont rétractable car present uniquement pour le rangement des lignes....

https://www.swiss-bar.com/produit/barre-carbone-race-2/
la video : https://www.swiss-bar.com/videos/

Barre carbone - Page 3 IMG_0027-600x600
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-Luc B

Jean-Luc B

Kitesurf depuis/since : 1998
Masculin Messages : 152
Age : 59
Localisation : villeneuve les Mag
Weight/Poids: : 74kg
Foil: : Ketos free-race/ wave XL

Kites/Ailes: : Ozone Chrono
North rebel/ Neo/evo
naish trip
kiteck
flysurfer peak
pansh
airush DNA

Wind/Vent: : 5 a 45 nd
Inscription : 24/10/2010

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMer 20 Juin 2018 - 11:53

topissime l’idée des petits tubes amovibles !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1350
Age : 52
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : Concept'Air Wave 3m
Cabrinha Radar 3.5m (2017)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMer 20 Juin 2018 - 13:42

Moi c'est le passage du B/C qui m'inquiéterait:
Pour que l'usure soit minimale, il faudrait que le trou de passage soit parfaitement lisse et évasé des 2 côtés, pas évident à réaliser dans un tube... ou bien que la tresse soit gainée PU ce qui est le cas pour la barre SK, mais là, adieu le zéro frottement tant chéri par certains...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin


Kitesurf depuis/since : 0
Masculin Messages : 382
Inscription : 29/09/2008

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMer 20 Juin 2018 - 14:21

tu bourre de wax de skate et ca le fait mais tu changes quand meme régulièrement ton border ...

3 mois max pour ceux qui naviguent tous les jours ici

_________________
Admin
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1350
Age : 52
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : Concept'Air Wave 3m
Cabrinha Radar 3.5m (2017)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMer 20 Juin 2018 - 18:24

Admin a écrit:
tu bourre de wax de skate et ca le fait mais tu changes quand meme régulièrement ton border ...

3 mois max pour ceux qui naviguent tous les jours ici

Ah oui c'est contraignant quand même...du coup, à part le côté esthétique/symétrie, la solution anneau de friction est mieux (un poil plus cher à l'achat, mais économique en B/C)



Meme probleme d'usure quand meme pi etre plus de longevité..

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckite24

franckite24

Kitesurf depuis/since : 1993
Masculin Messages : 5116
Age : 58
Localisation : frejus
Weight/Poids: : 63
Foil: : ambassadeur KETOS 2018
Kites/Ailes: : flyseurfer sonic 2et peterlynn aeros2
Sinon du boudin
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMer 20 Juin 2018 - 21:56

il y a surement plus malin que cela avec une pièce de friction dans le tube!!
faut juste se creuser un peu le citron Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1350
Age : 52
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : Concept'Air Wave 3m
Cabrinha Radar 3.5m (2017)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMer 20 Juin 2018 - 22:11

Ben oui j'y ai pensé, mais j'y repenserai quand mes barres seront mortes...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Windmaker



Kitesurf depuis/since : 1999
Masculin Messages : 368
Age : 56
Localisation : Chypre
Weight/Poids: : 66
Foil: : F-One Grand prix ailes avant 510 et 650cm2
Kites/Ailes: : F-OneBreeze 3m/Bandit 2019 4/5/6/8m / F-One Halo 8m/12m
Wind/Vent: : No limits
Inscription : 07/07/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyJeu 21 Juin 2018 - 5:56

Je pense qu'en plus de boucher aux l'endroits ou on perce, il doit etre possible d'emboiter un petit morceau de tube plus gros a l'exterieure pour renforcer la partie central percee, mais aussi les extremitees.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
renaudbarbier

renaudbarbier

Kitesurf depuis/since : 2000
Masculin Messages : 1243
Age : 38
Localisation : dubai -UAE
Weight/Poids: : 62kg
Foil: : mantafoils carbon
Kites/Ailes: : sonic 2 - 18 -11 -6
Wind/Vent: : 15nts
Inscription : 04/06/2009

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 16 Juil 2018 - 21:59

22 diametre est bien. 2 ou 3 mm de parois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.mantafoils.com
Windmaker



Kitesurf depuis/since : 1999
Masculin Messages : 368
Age : 56
Localisation : Chypre
Weight/Poids: : 66
Foil: : F-One Grand prix ailes avant 510 et 650cm2
Kites/Ailes: : F-OneBreeze 3m/Bandit 2019 4/5/6/8m / F-One Halo 8m/12m
Wind/Vent: : No limits
Inscription : 07/07/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 15 Jan 2019 - 7:52

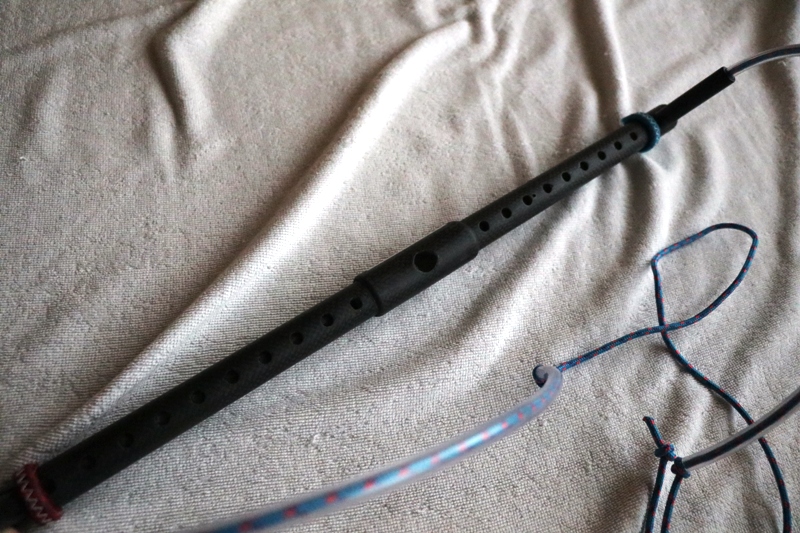

Ca y'est je me suis fabriquer une barre carbone avec des materiaux de recuperation (wishbone carbone casse)= cout zero.

Dimension 22mm x 520mm de la barre (extension du wish/la raison des trous). L'interieur du tube est rempli de mousse etanche pour la flotabilite.

L'emmachement  central vient aussi du corps du wish. La partie centrale du tube est aussi remplie de resine melangee a de la fibre carbone et microfibers et percee a 12mm.

Les embouts sont fait a partir de 2 lattes carbone rondes (windsurf 10 et 8mm) enboitees l'une dans l'autre pour plus de soliditee puis les bouts de barre remplis de resine /microfibers pour celer le tout. Le tout a l'air tres solide (pas encore teste). Poids total avec pre-lignes 190gr.

Barre carbone - Page 3 Img_3116
https://i.servimg.com/u/f32/15/41/63/35/img_3113.jpg

Barre carbone - Page 3 Img_3118

Barre carbone - Page 3 Img_3119

Barre carbone - Page 3 Img_3116
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
regis-de-giens

regis-de-giens

Kitesurf depuis/since : 2004
Masculin Messages : 1175
Age : 43
Localisation : Almanarre, St Aygulf, Lacanau, Cannes, St Laurent
Weight/Poids: : 62kg
Foil: : Ketos Wave & Easy 2015
Kites/Ailes: : Concept'air Pulsion 18+12, ELF 11+7 , Pansh A15 9m, OR Flite 10, Airush One 9+6+2 , Rally 6+4.
Wind/Vent: : 4-40
Inscription : 15/07/2013

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 15 Jan 2019 - 11:00

Holiment fini tout ca ! Bravo .
Ce sont des trous de reglage whishbone qu on voit tout le long ? J espere que ca fragilisera pas trop...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Windmaker



Kitesurf depuis/since : 1999
Masculin Messages : 368
Age : 56
Localisation : Chypre
Weight/Poids: : 66
Foil: : F-One Grand prix ailes avant 510 et 650cm2
Kites/Ailes: : F-OneBreeze 3m/Bandit 2019 4/5/6/8m / F-One Halo 8m/12m
Wind/Vent: : No limits
Inscription : 07/07/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 15 Jan 2019 - 11:12

regis-de-giens a écrit:
Holiment fini tout ca  ! Bravo .
Ce sont des trous de reglage whishbone qu on voit tout le long  ?  J espere que ca fragilisera pas trop...

Oui ce sont les trous de reglage de l'extension du wishbone. Certains ont pense que je les ai perce expres pour gagner du poids Very Happy

je pense que si c'est assez solide pour resister a la tension d'une voile de windsurf en porte a faux ce devrai etre plus que ok pour mes 66kg en kite.

J'attends l'arrivee d'un jeu de lignes race pour tester!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
regis-de-giens

regis-de-giens

Kitesurf depuis/since : 2004
Masculin Messages : 1175
Age : 43
Localisation : Almanarre, St Aygulf, Lacanau, Cannes, St Laurent
Weight/Poids: : 62kg
Foil: : Ketos Wave & Easy 2015
Kites/Ailes: : Concept'air Pulsion 18+12, ELF 11+7 , Pansh A15 9m, OR Flite 10, Airush One 9+6+2 , Rally 6+4.
Wind/Vent: : 4-40
Inscription : 15/07/2013

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 15 Jan 2019 - 14:22

oui, bravo pour les lignes race et conserver un bon poids ; sans vouloir absolulment chipotter, (c'est plus pour discuter si tu es ok): je ne suis pas expert en windsurf , mais il me semble que un wishbone travaille surtout en compression plutot que en portafaux (flexion), l'effort en flexion (qui correspond a tes mains en kite) sera plus difficile a tenir (mais se limite a tes mains aussi en windsurf, avec un peu moins de dymanique certainement mais plus de longueru de portafaux).

Malheuresusement ces trous sont sur une face qui va travailler en compression: ils auraient ete moins penalisants si localise's sur le dessus (perpandiculaires au lignes) ; mais pour une utilisation foil tu dois avoir de la marge vu le peu d'efforts (mais attension au freestyle dehooke' je pense).

Encore bravo, je trouve la finition vraiment au top compare' a mes barres perso
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Windmaker



Kitesurf depuis/since : 1999
Masculin Messages : 368
Age : 56
Localisation : Chypre
Weight/Poids: : 66
Foil: : F-One Grand prix ailes avant 510 et 650cm2
Kites/Ailes: : F-OneBreeze 3m/Bandit 2019 4/5/6/8m / F-One Halo 8m/12m
Wind/Vent: : No limits
Inscription : 07/07/2015

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 15 Jan 2019 - 18:26

+1 pour les trous perpendiuculaires aux lignes mais je voulais aussi limiter le nombre de nouveaux trous a percer.

Pour la prochaine barre j'acheterai un tube carbone sans trous.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckite24

franckite24

Kitesurf depuis/since : 1993
Masculin Messages : 5116
Age : 58
Localisation : frejus
Weight/Poids: : 63
Foil: : ambassadeur KETOS 2018
Kites/Ailes: : flyseurfer sonic 2et peterlynn aeros2
Sinon du boudin
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyMar 15 Jan 2019 - 18:46

sa peut servir de flutte ???pour donner l'alerte!! Wink Wink Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:18

Je viens de terminer la mienne. 1 tube 60 en 22*25 insérer au centre 1 jonc nylon sur 15 çm ainsi qu’aux extrémités et entre les jonc 2 morceaux de tube en 20*22. Hâte d’essayer !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:22

Barre carbone - Page 3 5030b410[


Dernière édition par manouche le Lun 21 Jan 2019 - 19:28, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
serialkiter05

serialkiter05

Kitesurf depuis/since : 2002
Masculin Messages : 944
Age : 55
Localisation : Gap/Serre-Ponçon
Weight/Poids: : 80kg voir un peu plus en fonction des saisons...
Foil: : Spotz 2015 freerace en strapless
Spotz Shark 2017 100

Kites/Ailes: : Aéros Navy 2 15 LW
Flysurfer Sonic2 11m
North Dyno 10 et 7m 2015
North Fuse 5m.
Wind/Vent: : 8/30 noeuds en foil / 35 en twin tip mais ça c'était avant...
Inscription : 15/06/2012

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:22

manouche a écrit:
Je viens de terminer la mienne. 1 tube 60 en 22*25 insérer au centre 1 jonc nylon sur 15 çm ainsi qu’aux extrémités et entre les jonc 2 morceaux de tube en 20*22.  Hâte d’essayer !

Tu as pris tes tubes ou?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:24

Désolé pour la photo en x exemplaires...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:24

Ebay
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:32

Barre carbone - Page 3 Ded46f10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:37

Barre carbone - Page 3 D7c67f10
Barre carbone - Page 3 D1ddc010
Barre carbone - Page 3 A8ba8310
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manouche



Kitesurf depuis/since : 2002
Messages : 25
Age : 47
Localisation : bretagne
Weight/Poids: : 68
Foil: : rien
Kites/Ailes: : BWS aneema 9/7/5.5 - kahoona 13.5 - Peak3 6 - Viron 6
Wind/Vent: : all
Inscription : 19/03/2018

Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 EmptyLun 21 Jan 2019 - 19:40

Barre carbone - Page 3 A9e84810
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Barre carbone - Page 3 Empty
MessageSujet: Re: Barre carbone   Barre carbone - Page 3 Empty

Revenir en haut Aller en bas

Barre carbone
Revenir en haut
Page 3 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Echelle de noeuds
» Barre carbone
» essay fusil c4 carbone
» barre de traction trail gator et vélo couché azub
» mon chassis carbone perso!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kitefoil forum :: Français :: Fabriquer :: Le coin des constructeurs amateurs-
Sauter vers:
