 Réparation foil Sroka V1

Aller en bas
AuteurMessage
ugolin007



Kitesurf depuis/since : 2009
Messages : 13
Age : 52
Localisation : ANTIBES
Weight/Poids: : 76
Foil: : SROKA 1
Kites/Ailes: : Storm Voyager 2 12m²
Rebel 12-9-7
Wind/Vent: : Le light en foil
Inscription : 06/10/2016

MessageSujet: Réparation foil Sroka V1   Lun 23 Avr 2018 - 14:33

Bonjour,

je viens décrire le sauvetage de mon foil SROKA V1, alors qu'il était non réparable aux dires de certains. Au lieu de le jeter, je pense lui avoir donné une seconde vie.

Je ne suis absolument pas expert en réparation de ce genre, juste motivé de tenter quelque chose au lieu de tout changer.

Cela donnera peut etre des idées à certains.

Ce foil est d'une construction plutot fragile surtout l'aile avant avec une âme en styroforme (mousse) et une stratification fibre et gelcoat.
L'aile en ayant pris plusieurs chocs a fini par se 'ramolir' au niveau de la machoire du fuselage, et en bougeant a tordu la machoire du fuselage (en titane je pense ou alu).
Résultat, fuselage et aile avant HS.
SROKA n'a plus de fuselage en stock (faillite du fournisseur), il reste des ailes avant pour 220.00EUR.

Quelques photos des dégats :




Réparation du fuselage :
J'ai redressé les 2 demies machoire en chauffant au chalumeau sans casse mais il y a maintenant un point de fragilité évident qu'il faut renforcer.
J'ai fait fabriquer une plaque en aluminium de 5mm d'épaisseur à visser sur le dessus avec l'aile en changeant les boulons (+5mm) et avec une tête conique au lieu de la tête cylindrique d'origine qui nécessitte d'enlever plus de matiere.



Attention à la surprise, j'ai réutilisé les écrous d'origines, mais au lieu de les placer sur le dessus du foil, ils sont maintenant dessous, et les trous pour les y loger, trop étroits, ont du être re-allésés à 9mm (à la perceuse).

Réparation de l'aile :

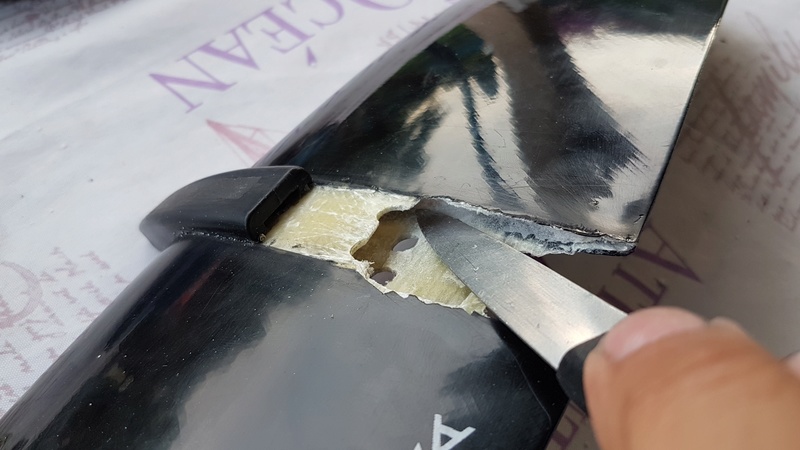

j'ai gratté la mousse à peu prés sur 1 cm de profondeur sous la stratification.
J'ai comblé avec de la résine epoxy pour refaire le profil de l'aile.

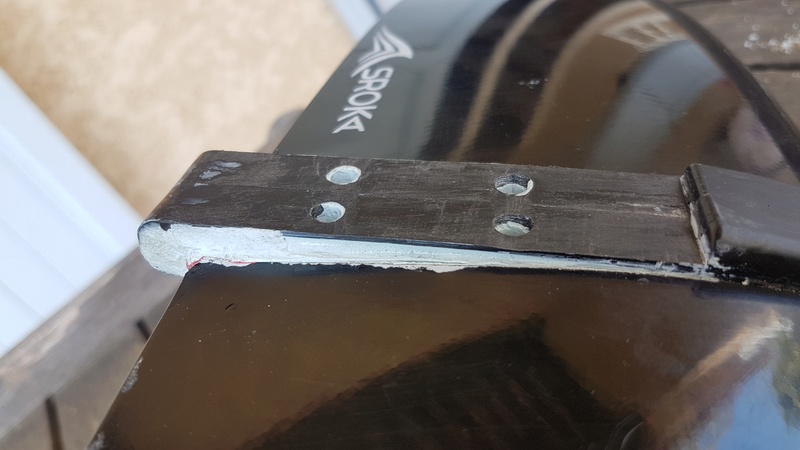

J'ai ensuite refait la calle serrée par la machoire en placant la calle en plastique et comblant de résine.
Ensuite repercage des 4 trous de boulons.





Cout de la réparation, 31.00EUR et quelques heures de reflexion et realisation.


Il ne me manque plus que quelques noeuds de vent et un moment libre pour tester tout ça. Je suis assez confiant. Tant que je ne prendrai pas de choc il n'y a

pas de raison que ça lache. L'epaisseur de la plaque d'alu doi etre négligeable sur ce foil non perf.
Je confirmerez plus tard si oui ou non cette réparation tient.
Je ne prendrai plus de risque à toucher en naviguant.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 142
Age : 55
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Réparation foil Sroka V1   Lun 23 Avr 2018 - 23:14

Bravo pour cette leçon : rien ne se jette, tout se répare où se réutilise... Bonne navigation. Et que cela donne des idées.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Budda

avatar

Kitesurf depuis/since : 2006
Messages : 451
Age : 37
Localisation : Tarifa
Weight/Poids: : 74kg
Foil: : Custom foil
Spotz Tuna LW
Custom carbone 137x50
SkimFoil carbone home made 114x47
Kites/Ailes: : North Dice / Neo / Mono
Wind/Vent: : 8/40
Inscription : 08/04/2016

MessageSujet: Re: Réparation foil Sroka V1   Mar 24 Avr 2018 - 9:30

Bravo, beau boulot!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.surfcentertarifa.com
patrick369

avatar

Kitesurf depuis/since : 3
Masculin Messages : 210
Age : 51
Localisation : NOUMEA
Weight/Poids: : 58
Foil: : RADICAL mat 70cm
Foil fabriqué mat 55cm et mat 49/50cm
Kites/Ailes: : naish alana 6m, naish ride 2016 8m, switchblade 10m

Directionnelle Kakoo 5.0, nugget avec boitier pour foil radical
Kakoo avec boitier custom pour foil radical
Wind/Vent: : 10 à 25 noeuds
Inscription : 05/03/2015

MessageSujet: Re: Réparation foil Sroka V1   Mar 24 Avr 2018 - 11:10

Belle réparation ...si je peux me permettre dans le creux j'aurais quand même mis du tissus carbone pour relier les 2 parties de l'aile....bien vue l'idée de la plaque de renfort .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ugolin007



Kitesurf depuis/since : 2009
Messages : 13
Age : 52
Localisation : ANTIBES
Weight/Poids: : 76
Foil: : SROKA 1
Kites/Ailes: : Storm Voyager 2 12m²
Rebel 12-9-7
Wind/Vent: : Le light en foil
Inscription : 06/10/2016

MessageSujet: Re: Réparation foil Sroka V1   Jeu 3 Mai 2018 - 15:34

Grosse déception, le foil a très bien fonctionné pendant 1 heure de navigation dans des conditions normales 12-14 noeuds et puis l'aile a laché.

Pas de touchette.

C'est inimaginable les forces que subit un foil en navigation !

Un peu dégouté, je n'ai pas encore tout démonté pour voir ce qui n'a pas fonctionné.

Même si je répare encore une fois pour faire plus solide (mais je suis un peu démotivé) je suis à la recherche d'un foil en boirier PROBOX à monter sur ma board SROKA.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
patrick369

avatar

Kitesurf depuis/since : 3
Masculin Messages : 210
Age : 51
Localisation : NOUMEA
Weight/Poids: : 58
Foil: : RADICAL mat 70cm
Foil fabriqué mat 55cm et mat 49/50cm
Kites/Ailes: : naish alana 6m, naish ride 2016 8m, switchblade 10m

Directionnelle Kakoo 5.0, nugget avec boitier pour foil radical
Kakoo avec boitier custom pour foil radical
Wind/Vent: : 10 à 25 noeuds
Inscription : 05/03/2015

MessageSujet: Re: Réparation foil Sroka V1   Ven 4 Mai 2018 - 4:26

Ah mince ça fait mal au coeur...c'est un peu pour cela que je m'étais permis la remarque de mettre du tissus carbone à l'intérieur pour relier les 2 côtés de l'aile...il aurait fallu aussi mettre une couche dessus et dessous après avoir poncé pour garder l'épaisseur d'origine.
Ne te décourage pas ...au contraire tu as appris beaucoup ...je ne compte plus mes erreurs du début...maintenant je travaille beaucoup plus vite et mieux. Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
groswilly



Kitesurf depuis/since : 2008
Messages : 23
Age : 48
Localisation : Aix en Provence
Weight/Poids: : 1,88m
88 kg
Foil: : Ketos wave XL

Kites/Ailes: : Storm Voyager 12m2
Rebel 2015 9m2
Vegas 2015 7m2
Vegas 2012 5m2
Wind/Vent: : Mistral !!!! Foil de 6 à 20 knt.
Twintip à 20 knt et une bonne session de 35 à 50 knts de temps en temps...
Inscription : 18/12/2016

MessageSujet: Re: Réparation foil Sroka V1   Mar 8 Mai 2018 - 10:45

Merci pour ce partage.
Quand j'ai tordu le mien l'an dernier (juste le fuselage, l'aile n'a pas été touchée), j'ai eu la chance d'avoir Bruno Sroka au téléphone et il m'a envoyé un de ses vieux fuselage qui trainait dans son atelier pour changer le mien, la pièce ne se fabriquant plus.

Depuis, je fais super attention à naviguer à l'endroit où il y a assez d'eau....

Ta réparation avec la petite plaque alu sur le fuselage redressé aurait pu marcher dans mon cas.

Je suis curieux de savoir à quel endroit ça a laché (logiquement, à la jonction entre la nouvelle résine et l'aile.....).

Bon courage !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ugolin007



Kitesurf depuis/since : 2009
Messages : 13
Age : 52
Localisation : ANTIBES
Weight/Poids: : 76
Foil: : SROKA 1
Kites/Ailes: : Storm Voyager 2 12m²
Rebel 12-9-7
Wind/Vent: : Le light en foil
Inscription : 06/10/2016

MessageSujet: Re: Réparation foil Sroka V1   Jeu 7 Juin 2018 - 14:22

Bon, j'ai examiné les dégats. C'est un retour à la case départ. Effectivemet comme l'avait deviné Groswilly ça à laché pas loin de la jonction entre la nouvelle résine et l'aile.
Tordant encore une fois le fuselage et la patte de renfort, faiblement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Le Djé

avatar

Kitesurf depuis/since : 1998
Masculin Messages : 12
Age : 47
Localisation : Rochefort sur Mer
Weight/Poids: : 72
Foil: : Zeeko blaster 96 cm + board pétole sandwich carbone creuse et pocket 134X45X1
Kites/Ailes: : Cabrinha Switchblade 10 2018
Airush 7
Wind/Vent: : 8 nds pour rider des plans d'eau quasi lisses
40 nds pour l'état de la mer à ces moments là !

Inscription : 16/09/2014

MessageSujet: Re: Réparation foil Sroka V1   Ven 6 Juil 2018 - 11:16

Salut,

Il est clair que ce genre de réparation ne peut pas tenir, la remarque de patrick369 était justifiée.
Pour réparer mon aile j'ai stratifié et mis sous vide une large zone en veillant à ne pas faire de point dur.

Vue la fabrication de cette aile, il est normal qu'elle casse mais aussi il est facile de la rendre bien plus solide !

@suivre sur fb
Jérôme
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.gennai.fr
patrick369

avatar

Kitesurf depuis/since : 3
Masculin Messages : 210
Age : 51
Localisation : NOUMEA
Weight/Poids: : 58
Foil: : RADICAL mat 70cm
Foil fabriqué mat 55cm et mat 49/50cm
Kites/Ailes: : naish alana 6m, naish ride 2016 8m, switchblade 10m

Directionnelle Kakoo 5.0, nugget avec boitier pour foil radical
Kakoo avec boitier custom pour foil radical
Wind/Vent: : 10 à 25 noeuds
Inscription : 05/03/2015

MessageSujet: Re: Réparation foil Sroka V1   Ven 6 Juil 2018 - 13:10

Le Djé a écrit:
Salut,

Il est clair que ce genre de réparation ne peut pas tenir, la remarque de patrick369 était justifiée.
Pour réparer mon aile j'ai stratifié et mis sous vide une large zone en veillant à ne pas faire de point dur.

Vue la fabrication de cette aile, il est normal qu'elle casse mais aussi il est facile de la rendre bien plus solide !

@suivre sur fb
Jérôme

Oui , la résine chargée n'a aucune tenue mécanique, dans une aile que j'ai modifié j'ai mis du fil carbone pour combler avec des morceaux de tissus
et j'ai mis aussi une couche dessus et en dessous pour éviter des zones de ruptures.
En fait pour combler j'évite la résine chargée en grande quantité , je prefère mettre des fibres de carbone ou de l'airex en petit morceaux.
en revanche je m'attarde sur les couches extérieures qui permettent de rigidifier et solidifier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pyb

avatar

Kitesurf depuis/since : 2002
Masculin Messages : 169
Age : 60
Localisation : Dans le Trégor (22)
Weight/Poids: : 76
Foil: : gong
Kites/Ailes: : Naish
Trip 10m2
Bolt 9m2
ride 7m2
cult 6m2
Wind/Vent: : 8 à 18 Noeuds mais pas off
Inscription : 07/12/2015

MessageSujet: Re: Réparation foil Sroka V1   Ven 6 Juil 2018 - 22:56

tout à fait d'accord patrick, par expérience aussi la résine chargée reste assez cassante. Je me dis qu'il faudra mettre beaucoup plus de charge que de résine, c'est à dire deux ou trois fois le volume: à voire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
aventout
Membre et Modo
avatar

Kitesurf depuis/since : 1997
Masculin Messages : 954
Age : 62
Localisation : le grand sud est de la France et le grand Nordeste du Brésil
Weight/Poids: : 88
Foil: : Perso + Ketos+ AlpineFoil

Kites/Ailes: :
Naish Ride 5
Naish Ride 7
Naish Pivot 8
Naish Pivot 9
Naish Trip 10
Wind/Vent: : J'aime bien 18 nds et les vagues du Bresil en foil
Inscription : 22/10/2008

MessageSujet: Re: Réparation foil Sroka V1   Sam 7 Juil 2018 - 13:33

Normalement la charge se fait avec de la silice (sable), normal que ça n'ait aucune propriété mécanique, c'est fait pour combler pas pour travailler, rien de mieux que des chutes de fibres et là mécaniquement c'est cohérent.

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.casa-manjericao.com
patrick369

avatar

Kitesurf depuis/since : 3
Masculin Messages : 210
Age : 51
Localisation : NOUMEA
Weight/Poids: : 58
Foil: : RADICAL mat 70cm
Foil fabriqué mat 55cm et mat 49/50cm
Kites/Ailes: : naish alana 6m, naish ride 2016 8m, switchblade 10m

Directionnelle Kakoo 5.0, nugget avec boitier pour foil radical
Kakoo avec boitier custom pour foil radical
Wind/Vent: : 10 à 25 noeuds
Inscription : 05/03/2015

MessageSujet: Re: Réparation foil Sroka V1   Sam 7 Juil 2018 - 22:01

aventout a écrit:
Normalement la charge se fait avec de la silice (sable), normal que ça n'ait aucune propriété mécanique, c'est fait pour combler pas pour travailler, rien de mieux que des chutes de fibres et là mécaniquement c'est cohérent.

J'ai commande cela pour combler :https://shop1.r-g.de/en/art/210132
Pas encore essayé , sinon il y a aussi de la charge carbone en nano particule mais c'est pas donné, moi je récupère la poudre de carbone
suite à mes différents ponçages , c'est un peu plus solide que la charge.
J'utilise également la charge qui ressemble à du sable pour la pose de mes inserts plus lourd mais costaud.
Sinon il peut être intéressant ici de parfaire la surface de l'aile sans se préoccuper de la tenue mécanique de mouler l'aile pour la refaire.
