 Je me lance pour la fabrication de la "planche N°2"

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Je me lance pour la fabrication de la "planche N°2"   Sam 5 Mar 2016 - 16:13

.

Je vois que ça bouge pas mal sur le forum au niveau des fabrications poket ou autre, à défaut de progresser en technique, j'ai une semaine de bricolage devant moi donc:
J'avais décidé d'attendre avant de faire ma 2ème planche les retours de sensations de la 1ère...
Bon, elle était faite en PSE 2plaques x20mm (voir mes posts à son sujet)
Peu de nav depuis mais elle convient bien à son programme.
Elle était destinée à ma femme et j'attaque la mienne cette semaine.
Etant donné notre niveau: (débutant, pas de manœuvres...) je reste sur les dimensions raisonnables autour de 140x50x5
J'essaie avec du polystyrène expansé plaques de 25mm collées sur une planche à scoop. J'ai peur que la fabrication en extrudé ne soit pas assez solide pour moi (un peu plus lourd et moins fin que madame) de plus j'avais un petit croustillement sous pression, pas sûr que la résine ait bien tenu sur le PSE...
Jusque là ça marche.
Un bon scoop à l'avant et 1 petit cm à l'arrière.
Je fais des photos et je les posterai en album une fois terminé.
" />
Carène avec un léger quadri concave...
Bon ça ne sert pas à grand chose mais j'aime bien poncer !
" />


Dernière édition par daniel-F le Lun 7 Mar 2016 - 21:44, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Sam 5 Mar 2016 - 17:03

Le quadri, c'est pour matcher avec ton foil TKF  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Sam 5 Mar 2016 - 17:28

J'ai précisé "léger"...
4/5mm => pas 5cm !!!
On verra ce que ça donne une fois fini mais laisser tout plat c'est trop terne.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 6 Mar 2016 - 18:03

Avancement du Week-end

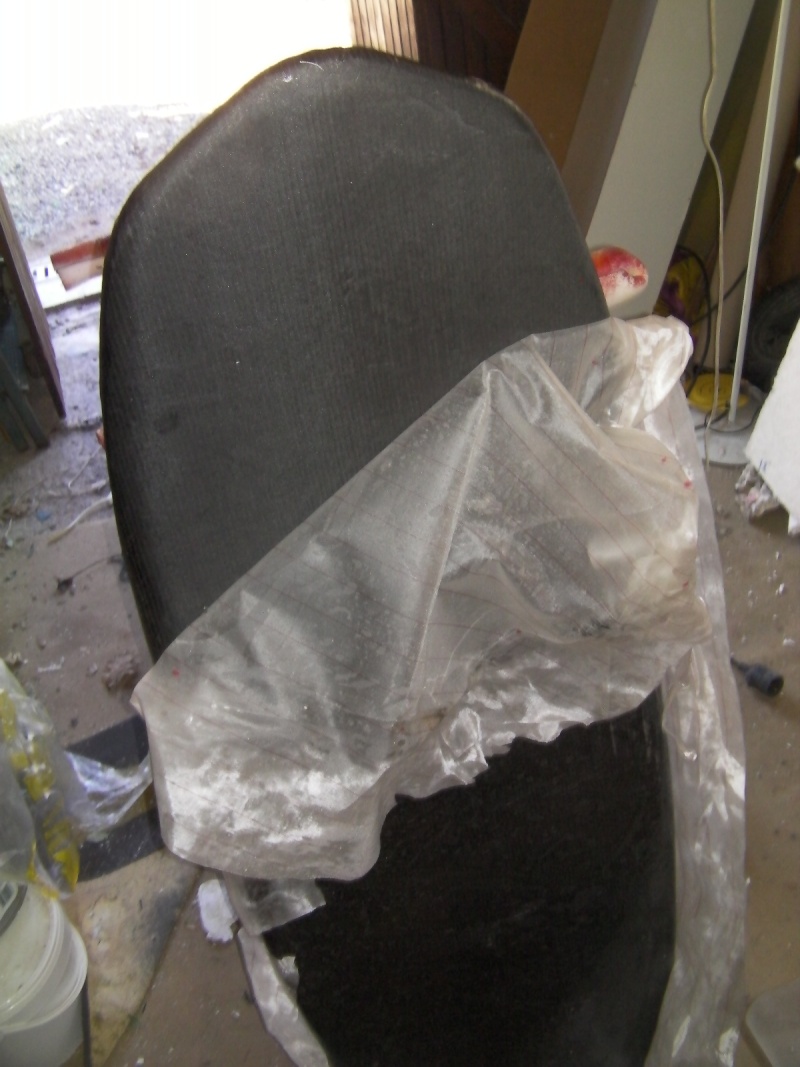

Le pont est bien sorti: moulage sous vide, sergé carbone 1 couche + renforts mat en 450gr, bibiais carbone 220gr x1 et 1 fdv 163gr pour finir ça doit être costaud, c'est propre, un peu moins bien au niveau des rails carène que je vais devoir poncer.


Dernière édition par daniel-F le Mer 9 Mar 2016 - 19:19, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckite24

avatar

Messages : 4409
Age : 56
Localisation : frejus
Weight/Poids: : 63
Foil: : PROTOS de conception perso
Ni sponso ni rémunéré par une marque
Kites/Ailes: : divers suivant feeling
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 6 Mar 2016 - 18:09

dépêche toi DANIEL je suis de retour 15 jours et ce serait un honneur de la tester comme la précédente sunny sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Lun 7 Mar 2016 - 0:02

Ah tiens, tu mets pas de Feltrex (buvard et circulation air) à l'extérieur de ton tissu d'arrachage ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Lun 7 Mar 2016 - 21:37

J'avoue, j'ai essayé 1 fois avec du feutre et je ne suis pas convaincu, j'évite de mettre trop de résine (sinon impossible à arracher) je tire fort -1 au vacuo puis je règle la fuite vers -0.2

Tant que j'y suis les inserts:


Reste le sandwich Airex pour le boitier et on ferme...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Mar 8 Mar 2016 - 21:27

Le boitier et son renfort Airex


-Le boitier (moulé sur le conte-moule de Francki en sepembre)

-//////-


C'est NOUVEAU et
Tellement cool le glisser-déposer que je pense mettre toutes les photos sur le forum lol!
Non je plaisante.
Ce soir ou demain, je met sous vide la carène et je vois ce que ça donne...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Mer 9 Mar 2016 - 12:06

Rebouchage du boitier à la cire à bougie:



2x 220gr bibais + fdv 163gr en finition




Et hop sous la bâche!


Le tout devrait sortir sous les 3.5kg et être béton (j'avais envisagé le sandwich pour faire plus léger mais j'aurais besoin d'infos)
Suis preneur, avec des matériaux pas trop cher si possible.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Jeu 10 Mar 2016 - 21:17

Sortie de la bâche à 3.3kg /une post-cuisson, un coup de mastique

du ponçage !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Sam 12 Mar 2016 - 12:44

Voila c'est fini.
Objectif atteint:
-1 semaine / (bon j'avais fait la planche à scoop + boitier + préparé les inserts avant...
-4.3 Kg avec les straps
-140x52x5.5 gros scoop et boitier intégré à la carène.
Reste maintenant à voir ce que ça donne.
Les 2 planches:

Avant les essais:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Sam 12 Mar 2016 - 19:18

Houah, tu as soigné la déco et le mariage des couleurs, c'est cool; mais j'ai dû rater un épisode, la 2ème board parait avoir à peu près la même taille ?!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 13 Mar 2016 - 11:34

RETOUR D'IMPRESSION:
Hier petit vent de sud 10/12N + soleil, que du bonheur.
Ma planche porte plus:
+6cm en longueur, +4 en largeur avec un tail plus large et + porteur, rails bien ronds à l'avant et l'arrière + 1.5cm sur toute l'épaisseur. Avec un surpoids de 700gr
Elle correspond bien à ce que je voulais faire.
Pour la déco, je n'ai pas eu les mêmes remarques que toi (surtout pour les mâts --//Ok Francky ?\\\--)
En ce qui concerne le réglage du foil, le même F.. est descendu de ses montagnes pour FREJUS et j'attends les conditions pour le réglage pro.
En attendant j'ai réussi à naviguer, reste maintenant à dompter la bête pour les d''' jibes...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
surfingiens

avatar

Kitesurf depuis/since : 2009
Masculin Messages : 30
Age : 49
Localisation : Giens
Weight/Poids: : 83kg
Foil: : Ketos Wave, Pocket Franckystyle strapless, Pocket Rockfoil 130

Kites/Ailes: : Cabrinha Radar 9, RPM 8,7,6 et 4,5
Wind/Vent: : 12-50 nds
Inscription : 14/12/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 13 Mar 2016 - 14:29

Bien bien Daniel, encore du made in Fréjus ;-)
Moi j'ai du faire une pause dans mon perfectionnement de la pocket strapless de Francky pour cause de côté félée...ouille. Vu l'intensité et le nombre de buche avec la bestiole, je préfère ne pas tout bousiller.. Bref beau boulot (bon c'est vrai que je ne crois pas que dans les chartes graphiques, le jaune cohabite avec le rose bonbon affraid
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckite24

avatar

Messages : 4409
Age : 56
Localisation : frejus
Weight/Poids: : 63
Foil: : PROTOS de conception perso
Ni sponso ni rémunéré par une marque
Kites/Ailes: : divers suivant feeling
Wind/Vent: : de 6 a 40nts
Inscription : 26/07/2010

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 13 Mar 2016 - 18:47

y a de la casse tout de même Neutral (bon rétablissement camarade)
En tous cas 2 foils sur la pelouse c'est la classe (même jaune)
je reconnais que le rose c'est bien pour Pinky mais avec le jaune BON OK Crying or Very sad
suis pret pour les essais et réglages bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
surfingiens

avatar

Kitesurf depuis/since : 2009
Masculin Messages : 30
Age : 49
Localisation : Giens
Weight/Poids: : 83kg
Foil: : Ketos Wave, Pocket Franckystyle strapless, Pocket Rockfoil 130

Kites/Ailes: : Cabrinha Radar 9, RPM 8,7,6 et 4,5
Wind/Vent: : 12-50 nds
Inscription : 14/12/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 13 Mar 2016 - 19:01

oui Francky mais je voudrais pas faire effondrer ni le cours des actions FranckyCorps ni celle du Foil car la chutte fut en surf strapless avec ....30 cm de clapot, déconcentré que j'étais de regarder mon petit de 12 ans. Bouffon que je suis :-) Bon retour à l'H2O supérieur à 0° Francky !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 13 Mar 2016 - 21:36

Donc si les 2 sont HS = personne sur le spot... Pas cool pour les touristes !
Je viens jeudi à Hyères mais pas le temps de naviguer avant la réunion, Eric tu y sera, on pourra parler de nos expériences ?
Bon feeling en strapless ?
Faut-il envisager la Pocket sans savoir tourner ? ...
Que de questions. Je suis en dehors du sujet et c'est plus imple en MP mais en tout cas c'est cool de bricoler, j'ai la tête pleine d'idées et de décos...
Rose c'est celui de Birgit et elle trouve ça bien (en plus elle, elle commence à passer ses jibes...)
Moi c'est encore Marsupilami (d'où la déco) je me demande si Francki n'a pas encore un vieu mat "courbe" (comme celui de Bernard couleur or) ça complèterait bien le tableau bounce What a Face
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Lun 14 Mar 2016 - 10:52

daniel-F a écrit:
Donc si les 2 sont HS = personne sur le spot... Pas cool pour les touristes !
Je viens jeudi à Hyères mais pas le temps de naviguer avant la réunion, Eric tu y sera, on pourra parler de nos expériences ?

Laughing Il y en a d'autres je te rassure, et qui y étaient avant nous !
Quelle réunion, HKA ?
Sinon, si tu ne jibes pas encore, c'est kifif, de toute façon tu te mettras à l'eau pour tourner, et tu en profiteras pour apprendre le waterstart strapless.
Par contre, pour apprendre le jibe, c'est plus chaud sur une mini strapless...
En ce qui concerne tes décos, je n'avais pas vu le rose du mât, je parlais du pad et de la board; mais violet, ça passe avec le jaune il me semble  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Lun 14 Mar 2016 - 20:45

Dernier post pour ceux qui ont du temps à passer...
Les 3. 000 de photos mais pas de commentaires !
https://www.dropbox.com/sh/72f85l8lhkvb18h/AABtJ5OppyU_6Hd4VYSqqohKa?dl=0
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Lun 14 Mar 2016 - 20:58

Sympa, on retrouve toutes les étapes, en plus détaillé...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 22 Mai 2016 - 19:52

J'aurais pu utiliser les posts "nos plus belles co..ries" ou "relooking de mat qui foire" mais c'est le mat de ma board n°2 donc cela suit une logique...
Voici les différentes étapes !

000 les différentes fabrications... Et leurs aléas.

1: Mat fini, relooké en jaune !!! rincé régulièrement et protégé dans une housse confectionnée avec du spi et un matériau d'âme nid d'abeille  (réemploi)
2: Laissé dans la voiture... Et il fait chaud en ce moment !
3: LA CATA:
les jolies formes du nid d'abeille se reproduisent en creux sur ledit mat

Bon je décide de poncer (j'entre-aperçois la couleur violète de départ et c'est tout lisse enfin.)
4: Comme je termine la déco d'un surf pour sauter (pas foil) j'utilise un fond de bombe (jaune; logique...)
5: C'est propre mais pas longtemps => la peinture commence à plisser

Cette peinture contient de l'acétone, il faut croire que le jaune précédent n'a pas aimé.
Les papillons eux ne sont pas dérangés et viennent se coller dessus ça risque de créer des turbulences sur le bord de fuite !!!
geek   A SUIVRE...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 22 Mai 2016 - 21:19

Il t'a pas dit Francky ? La Montana bor..l, la Montana !!!  Laughing Laughing Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
xav83

avatar

Kitesurf depuis/since : 2001
Masculin Messages : 461
Age : 43
Localisation : Saint Aygulf
Weight/Poids: : 60
Foil: : Proto Perso
Kites/Ailes: : 4m à 18m
Wind/Vent: : Mistral et autres si affinité
Inscription : 20/07/2010

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 22 Mai 2016 - 21:25

argh ! c'est pire que ce que tu m'as montré hier. Il aurait fallu naviguer aujourd'hui plutôt que bricoler. Le melange des peintures pour utiliser les fonds de bombe, ce n'est pas bon. J'ai mes deux boards rouge avec la finition en vrac à cause du même problème !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daniel-F



Kitesurf depuis/since : 2003
Masculin Messages : 79
Age : 54
Localisation : frejus
Weight/Poids: : 75
Foil: :
Proto maison/Franckite
Kites/Ailes: : Tout type
Wind/Vent: : ...
Inscription : 27/05/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 22 Mai 2016 - 21:42

Pas de sécu cet après midi pour me ramener et en dessous de 10N je ne me risque pas sur les trous d'air du coté du lion...
En +, grosses courbatures suite à la journée (et surtout à la soirée coureurs d'hier) pas de promenade non plus comme toi avec la famille donc bricole à la maison.
Le surf avance bien mais j'attend le pad arrière et ça risque de durer.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
canyon83



Kitesurf depuis/since : 2007
Messages : 1105
Age : 51
Localisation : Toulon
Weight/Poids: : 73
Foil: : Home made carbone
Kites/Ailes: : RRD Religion 4m (2014)
Cabrinha Radar 7m (2016)
Wind/Vent: : 13/50kt
Inscription : 25/03/2015

MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"   Dim 22 Mai 2016 - 22:17

Toulon en rouge et noir, Daniel-F en jaune et gris  Laughing cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Je me lance pour la fabrication de la "planche N°2"

Revenir en haut Aller en bas

Je me lance pour la fabrication de la "planche N°2"
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Outillage nécessaire pour la fabrication
» astuce colorant pour fabrication bouillette
» fabrication de lame pour la neige
» Fabrication d'une presse pour compound
» TUTORIAL PHOTOS - FABRICATION TOURNE-BROCHE POUR SOUDAGE DE CAISSE

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kitefoil forum :: Français :: Fabriquer :: Le coin des constructeurs amateurs-
Sauter vers:
