 Fabrication d une prise a pompe a vide a moindre cout

Aller en bas
+4
patrick369
pietro21
KrazyKiter
sebkitesurf
8 participants
AuteurMessage
sebkitesurf
Membre
sebkitesurf


Masculin Messages : 219
Age : 48
Localisation : Le grau du roi
Weight/Poids: : 65
Foil: : SK Foil
Kites/Ailes: : Zeeko notus Rev 5,5 et 9 Naish trip 12
Wind/Vent: : 18
Inscription : 26/08/2009

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 8 Nov 2013 - 20:09

Salut a tous ,
Comme beaucoup d entre vous je possède un petit pompe a vide bricoler avec un moteur de frigo , mais jusqu a aujourd hui je galérais pour rendre etanche mon tuyaux d aspiration.
Je me suis renseigné chez un fournisseur de matières premières et il a commencé a m annoncer un prix pour une "prise sous vide " d environ 100€ bounce bounce bounce
Du coup je me suis dis qu en bon bricole j arriverai bien a fabriquer un truc qui fonctionne
Alors voila ce que j ai monté et qui fonctionne a merveille
IL faut
1 Raccord d arrosage automatique (celui qui se visse sur votre robinnet et sur lequel vous pouvez emmancher un tuyau de type clabber (rayon arrosage automatique)
1 petit bout de tuyaux (environ 10 cm)
1 bouchon pour ce meme tuyau
1 mini raccord qui vient s enclencher dans ce bout de tuyaux et sur lequel vous brancherez votre pompe a vide

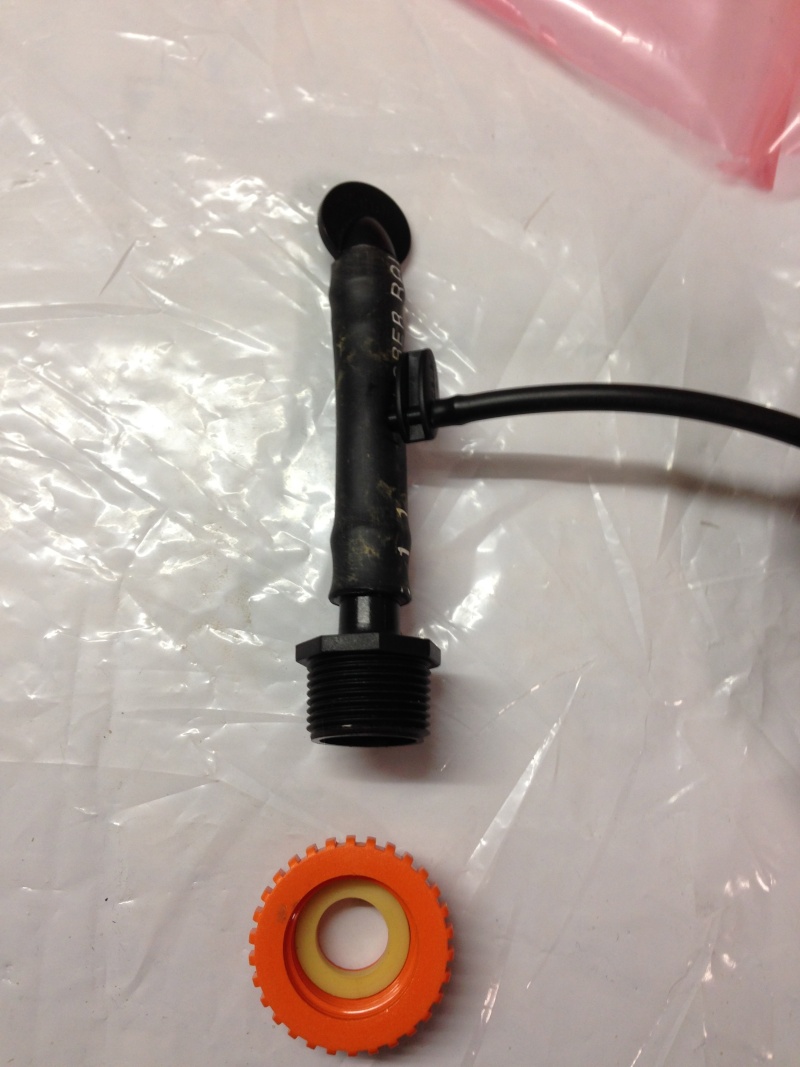

Ca a pas l air tres clair mais voici quelques images pour vous faire une idée
Fabrication d une prise a pompe a vide a moindre cout Img_1110
il vous suffit ensuite de glisser votre bache entre l embout noir et l embout orange , de visser le tout et surtout ne pas oublier une fois le tout visser de faire un trou dans votre bache plastique juste a l interieur de l embout orange afin que l air puisse etre bien aspirée
Fabrication d une prise a pompe a vide a moindre cout Img_1111

Voila j espere que ca servira a quelqu un
bye
Revenir en haut Aller en bas
KrazyKiter
Membre



Kitesurf depuis/since : 2013
Messages : 11
Age : 23
Localisation : Grenoble
Weight/Poids: : 70-75 kgs
Foil: : Il est presque fini t'inquiète
Kites/Ailes: : takoon furia, Fone bandit
Wind/Vent: : sous haute surveillance Wink
Inscription : 16/06/2016

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 1 Juil 2016 - 18:20

Merci pour ce ptit tuto, j'ai fait ça avec un tube de colle, même principe, on visse pour faire l'étanchéité et ça marche nikel Very Happy .... mais le problème c'est que le vide se fait dans un rayon de 10cm autour de la prise et pas autour car le plastique se colle à cause du vide et donc l'air ne peut pas circuler Evil or Very Mad

Toi ou d'autres ont eu ce problème, et si oui, comment vous avez fait, c'est un truc tout con mais ça stoppe un peu la fab de mon foil...

Merci d'avance
Revenir en haut Aller en bas
pietro21
Membre



Kitesurf depuis/since : 2006
Messages : 102
Age : 60
Localisation : Montreal,Quebec,Canada
Weight/Poids: : 95
Foil: : fait maison
Kites/Ailes: : flysurfer, airush, ozone,best
Wind/Vent: : 15
Inscription : 19/05/2012

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 1 Juil 2016 - 19:12

KrazyKiter a écrit:
vide se fait dans un rayon de 10cm autour de la prise
Sans feutre (medium de succion/absorbant résine ) c'est normal.

petit astuce pour limité la perte de vide avec un pompe frigo....
laissé le tube de sortie d'air dans l'huile rejeté par la pompe,....
ou y mettre un valve/clapet anti-retour.
Si mon manomètre est bon, du moins je le crois.... près de 28 pouces de Hg
---- récupérer l'huile de la pompe ----- remettre dans la boucles, pour la lubrifié, coté succion.
Revenir en haut Aller en bas
serialkiter05
Membre
serialkiter05


Kitesurf depuis/since : 2002
Masculin Messages : 1042
Age : 60
Localisation : Gap/Serre-Ponçon
Weight/Poids: : 80kg voir un peu plus en fonction des saisons...
Foil: : Kétos aile wave stab S2 mat 100 RFX

Kites/Ailes: : Flysurfer Soul12
Une 8 ou 9m bientôt...
North Fuse 5m
Wind/Vent: : 8/30 noeuds en foil / 35 en twin tip mais ça c'était avant...
Inscription : 15/06/2012

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 1 Juil 2016 - 21:21

Ou du bidim de jardinage....
Revenir en haut Aller en bas
KrazyKiter
Membre



Kitesurf depuis/since : 2013
Messages : 11
Age : 23
Localisation : Grenoble
Weight/Poids: : 70-75 kgs
Foil: : Il est presque fini t'inquiète
Kites/Ailes: : takoon furia, Fone bandit
Wind/Vent: : sous haute surveillance Wink
Inscription : 16/06/2016

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 1 Juil 2016 - 23:08

Ok merci, je vais donc faire tout ce que vous dites
Ça me rassure pour l'huile car ma sortie glougloute dans l'huile, mais ça le fait a vous aussi donc c'est normal Razz
Revenir en haut Aller en bas
patrick369
Membre
patrick369


Kitesurf depuis/since : 3
Masculin Messages : 270
Age : 57
Localisation : NOUMEA
Weight/Poids: : 58
Foil: : RADICAL mat 70cm
Foil fabriqué mat 55cm et mat 49/50cm
Kites/Ailes: : naish alana 6m, naish ride 2016 8m, switchblade 10m

Directionnelle Kakoo 5.0, nugget avec boitier pour foil radical
Kakoo avec boitier custom pour foil radical
Wind/Vent: : 10 à 25 noeuds
Inscription : 05/03/2015

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 30 Juin 2017 - 9:53

Bonjour ,

Etant en appartement , mes 2 objectifs : pas d'usine à gaz et surtout pas trop de bruit , j'ai donc à moindre frais commandé et reçu au bout de 3 mois une petite pompe à vide :
https://www.aliexpress.com/item/12V-6W-Mini-Vacuum-Pump-High-Pressure-Electric-Diaphragm-Pump-with-Holder-5L-min/32790027765.html

Pour le prix de 20€ avec port compris, cette dernière ne fait pas trop de bruit et la dépression indiquée = Vacuum degree: 65kpa  mais mesurée en réel = 0,6 bar , c'est pas mal , il y en a d'autres plus puissantes mais je ne voulais pas utiliser la fuite car cela génère du bruit.

Je ne pensais pas que je pouvais trouver cela sur aliexpress , du coup j'en ai commandé une 2ème au cas où pendant la stratification celle que j'ai me lâche.

Sinon j'ai aussi utiliser la pompe d'aquarium SHEGO WS3 en inversant le montage des opercules  mais la dépression est de 250 mbar et le prix 55€ .
Revenir en haut Aller en bas
patrick369
Membre
patrick369


Kitesurf depuis/since : 3
Masculin Messages : 270
Age : 57
Localisation : NOUMEA
Weight/Poids: : 58
Foil: : RADICAL mat 70cm
Foil fabriqué mat 55cm et mat 49/50cm
Kites/Ailes: : naish alana 6m, naish ride 2016 8m, switchblade 10m

Directionnelle Kakoo 5.0, nugget avec boitier pour foil radical
Kakoo avec boitier custom pour foil radical
Wind/Vent: : 10 à 25 noeuds
Inscription : 05/03/2015

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyVen 30 Juin 2017 - 11:08

J'en profite pour rajouter un lien où j'ai commandé le connecteur de prise de vide 21€ sans frais de port

https://www.topmodel.fr/product-detail-8040-rg-connecteur-de-sac-va-1?lang=fr

Je l'ai utilisé plusieurs fois , il est super pratique , composé en 2 parties qui se vissent , tu fais un trou de 6mm de diamètre environ dans la bâche et ensuite les joints assure l'étanchéité.
Revenir en haut Aller en bas
Mic29s
Membre
Mic29s


Kitesurf depuis/since : 2000
Messages : 463
Age : 57
Localisation : BZH-W
Weight/Poids: : 76
Foil: : A l'étude
Kites/Ailes: : 9 -> 16
Wind/Vent: : 7-25
Inscription : 20/08/2013

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Connecteur de vide   Fabrication d une prise a pompe a vide a moindre cout EmptySam 1 Juil 2017 - 11:16

sebkitesurf a écrit:
Je me suis renseigné chez un fournisseur de matières premières et il a commencé a m annoncer un prix pour une "prise sous vide " d environ 100€ bounce bounce bounce

patrick369 a écrit:
...  connecteur de prise de vide 21€ sans frais de port
Fabrication d une prise a pompe a vide a moindre cout 187390157-1_big_dep1410013973_493

Autre piste, l'impression 3D ....
S'inspirer de celle-ci qui a des problèmes d'assemblage :
https://www.thingiverse.com/thing:61666
Fabrication d une prise a pompe a vide a moindre cout Vacuum_valve_preview_featured

Ou imprimer celle-là:
https://www.thingiverse.com/thing:804219
Fabrication d une prise a pompe a vide a moindre cout PIC2_preview_featured
Revenir en haut Aller en bas
Mic29s
Membre
Mic29s


Kitesurf depuis/since : 2000
Messages : 463
Age : 57
Localisation : BZH-W
Weight/Poids: : 76
Foil: : A l'étude
Kites/Ailes: : 9 -> 16
Wind/Vent: : 7-25
Inscription : 20/08/2013

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyMar 4 Juil 2017 - 15:05

Depuis la Grèce, un top site de fournitures de shape:
http://www.fibermaxcomposites.com/shop/index.php?language=fr

Sur lequel - rubrique Outils - on trouve ce bouchon de vide à 14.90eu + port (appelé ici "Raccord de sac 140°C" ou "Bag Connector")
http://www.fibermaxcomposites.com/shop/bag-connector-140-suposupc-p-1022.html?cPath=31

Fabrication d une prise a pompe a vide a moindre cout P7260038


Dernière édition par Mic29s le Mer 5 Juil 2017 - 12:31, édité 2 fois
Revenir en haut Aller en bas
serialkiter05
Membre
serialkiter05


Kitesurf depuis/since : 2002
Masculin Messages : 1042
Age : 60
Localisation : Gap/Serre-Ponçon
Weight/Poids: : 80kg voir un peu plus en fonction des saisons...
Foil: : Kétos aile wave stab S2 mat 100 RFX

Kites/Ailes: : Flysurfer Soul12
Une 8 ou 9m bientôt...
North Fuse 5m
Wind/Vent: : 8/30 noeuds en foil / 35 en twin tip mais ça c'était avant...
Inscription : 15/06/2012

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyMar 4 Juil 2017 - 21:39

Une valve de vélo ou de voiture à visser:(2€)

Fabrication d une prise a pompe a vide a moindre cout Motorcycle%20ValvesImagery2110111

http://www.ebay.fr/itm/TUBELESS-MOUNTAIN-BIKE-SCHRADER-TYRE-VALVE-BICYCLE-X2-MOTORBIKE-SCOOTER-DUST-CAP-/151400052268

Avec 2 rondelles et en enlevant le piou piou à l'intérieur.
Revenir en haut Aller en bas
Budda
Membre
Budda


Kitesurf depuis/since : 2006
Messages : 605
Age : 43
Localisation : Tarifa
Weight/Poids: : 75kg
Foil: : Custom foil
Board maison 123x48
Kites/Ailes: : Ozone enduro 6 & 4m
Naish Trip 8m
Ozone wasp 4m
Wind/Vent: : 8/40
Inscription : 08/04/2016

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyMar 4 Juil 2017 - 21:57

Excellent ce post!! Moi qui me tatais pour investir dans une pompe ā vide, je pense que je vais me lancer!!

D'ailleurs est ce que quelqu'un pourrait indiquer ce qu'il y a besoin pour faire une strat sous vide (pompe, valve, type de bache, tissus...). Si c'est trop off topic dites moi et j'ouvre un autre post Wink
Revenir en haut Aller en bas
Mic29s
Membre
Mic29s


Kitesurf depuis/since : 2000
Messages : 463
Age : 57
Localisation : BZH-W
Weight/Poids: : 76
Foil: : A l'étude
Kites/Ailes: : 9 -> 16
Wind/Vent: : 7-25
Inscription : 20/08/2013

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyMer 5 Juil 2017 - 12:28

serialkiter05 a écrit:
Une valve de vélo ou de voiture à visser:(2€)
Avec 2 rondelles et en enlevant le piou piou à l'intérieur.

Bonne idée mais j'aurais eu un petit doute sur la qualité de l'étanchéité à cause de la faible portée des 2 écrous serrant la bâche entre les 2 rondelles. Le tube en laiton n'apprécie pas les trops forts serrages.
La valve seule semble être difficile à trouver en neuf sur ebay ou amazon.
Le mieux est peut-être de la récupérer.
Les réparateurs de vélo/moto donnent leurs vieilles chambre à air.
Les réparateurs auto aussi quand ils en ont. C'est denrée rare car tubeless en standard.

Maintenant, il faut tester !! Ecrou  Rondelle Etanchéité Bache Etanchéité Rondelle Ecrou
Avec "Etanchéité" = couronne de joint/mastic ou.....  rondelle de chambre à air
Revenir en haut Aller en bas
gigicece
Membre



Kitesurf depuis/since : 1
Messages : 12
Age : 63
Localisation : marseille
Weight/Poids: : 70
Foil: : JF
Kites/Ailes: : perso
Wind/Vent: : cabrinha
Inscription : 17/07/2017

Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout EmptyMer 15 Jan 2020 - 21:32

La valve auto ou vélo deja testé....C'est pas top....le moindre pli dans la vache au serrage de l'écrou et ça foire.....et c'est galère à mettre...car avec le poids du tuyau la valve n'ayant pas d'assise se met de travers...ca fait des plis et ça fuit......

le mieux c'est le système avec joint torique pour faire l'étanchéité, ça pince bien la bache et ne glisse pas dessus...donc même si la valve bouge...cela reste étanche..... voila voila:cheers:
Revenir en haut Aller en bas
Contenu sponsorisé





Fabrication d une prise a pompe a vide a moindre cout Empty
MessageSujet: Re: Fabrication d une prise a pompe a vide a moindre cout   Fabrication d une prise a pompe a vide a moindre cout Empty

Revenir en haut Aller en bas

Fabrication d une prise a pompe a vide a moindre cout
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Fabrication planche à moindre coût
» Foil pour débuter à moindre coût
» Boitier pour une planche légère à moindre coût
» pompe à vide
» pompe à vide

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kitefoil forum :: Français :: Fabriquer :: Nos plans côtés, produits et matériaux divers utilisés-
Sauter vers:
